Линия литья растворов для производства мембран PEM / AEM JWELL

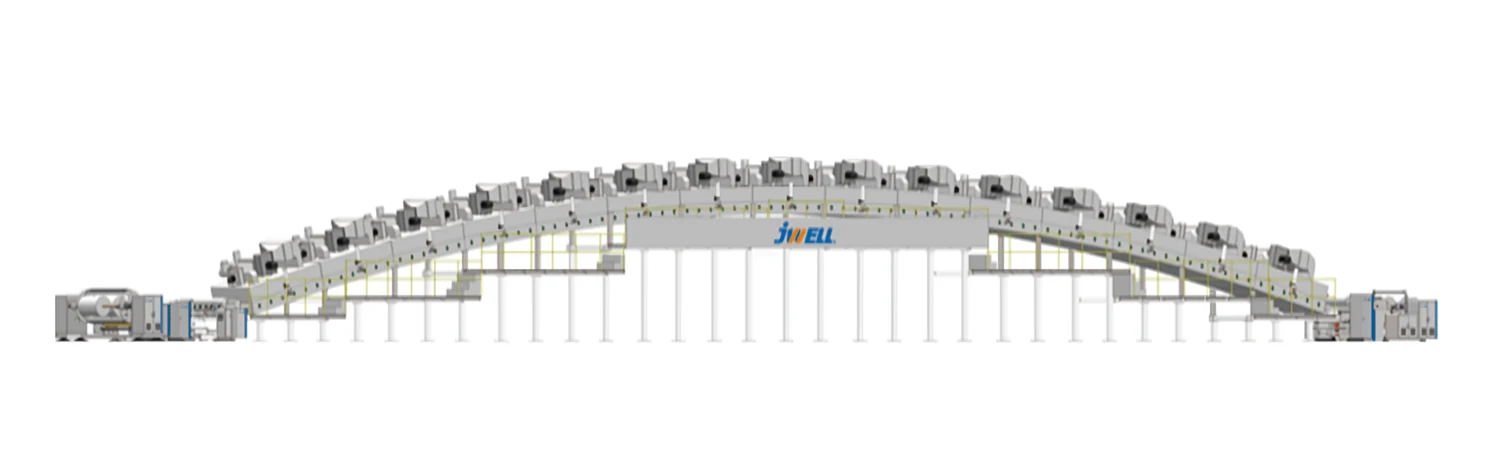

Линия JWELL для литья растворов с целью производства протонобменных мембран (PEM) и анионообменных мембран (AEM/SOEC) формирует мембраны из растворов полимеров, например сополимеров PSVE и полиэфирсульфона (PES) в NMP или DMF, на подложках из PET или сетки. Скорость при массовом производстве составляет 1,0–2,0 м/мин, на испытательной линии — 0,1 м/мин.
Ключевые преимущества
- Прецизионное литьё через щелевую головку: Точная экструзия и литьё растворов полимеров из реактора с одной или двух сторон.
- Формование влажной и сухой плёнки: Ванны коагуляции из SUS 316 для влажного формования или сушильные печи с горячим воздухом длиной ≥60 м для сухого формования.
- Интегрированные технологические процессы: Поддерживает литьё раствора, отделение плёнки, нанесение каталитического покрытия и продольную резку или раскрой листов на соответствующих технологических линиях.
- Варианты подложки: PET (120–280 мкм) или несущая сетка (100–280 мкм); отделённый PET можно использовать повторно.
- Контроль качества: Система направляющих с опциональной обрезкой кромок и подготовленной возможностью установки системы CCD для обнаружения дефектов.
Технические характеристики
| Параметр | Характеристика |
| Типы подложек | PET (120–280 мкм); сетка (100–280 мкм) |
| Ширина подложки | 600 мм / 700 мм / 2500 мм |
| Рабочая скорость (массовое производство) | 1,0–2,0 м/мин |
| Рабочая скорость (испытательная линия) | 0,1 м/мин |
| Метод литья | Прецизионный узел щелевой экструзии |
| Формирование сухой плёнки | Сушильная печь с горячим воздухом длиной ≥60 м; источники тепла: электрический нагрев, пар, термомасло и др. |
| Формирование влажной плёнки | Формование плёнки в ванне коагуляции: полностью изготовлена из нержавеющей стали SUS 316, устойчива к воздействию кислот и щелочей |
Области применения

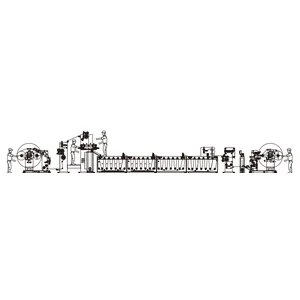

Оборудование используется для производства протонобменных мембран (PEM) и анионообменных мембран (AEM/SOEC) для электрохимических применений. Технологические процессы включают щелевое литьё раствора на PET или сетку, отделение и промывку отлитых плёнок, нанесение каталитического покрытия, а также продольную резку или раскрой готовых мембран на листы.
Описание продукта
Эта линия предназначена для производителей ионообменных мембран, которые формуют непрерывную плёнку из растворов полимеров. Ванны влажной коагуляции и длинные сушильные печи с горячим воздухом можно комбинировать с учётом химического состава мембраны; отделённые подложки PET можно использовать повторно.
Типичная скорость массового производства составляет 1,0–2,0 м/мин; испытательная линия работает со скоростью 0,1 м/мин. Чтобы получить предложение с подходящей конфигурацией, свяжитесь с JWELL и укажите полимерную систему, растворитель, подложку, ширину и целевую толщину мембраны.
