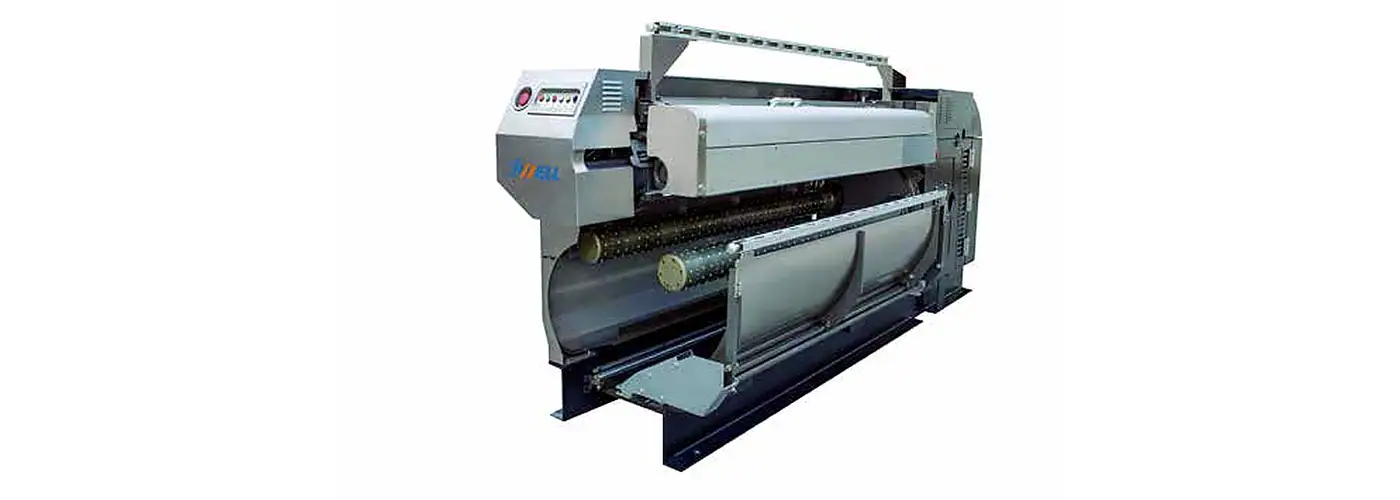

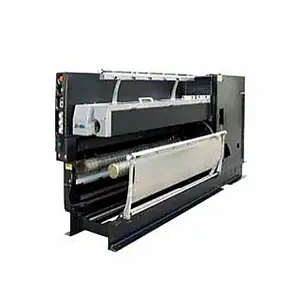

Serie JWELL de bobinadoras automáticas de leva transversal

JWELL suministra modelos de bobinadoras automáticas de leva transversal con longitudes de mandril, diámetros de paquete, configuraciones por número de posiciones y dimensiones de máquina documentados.

Principales ventajas

• Cinco tamaños de modelo: Las longitudes del mandril van de 1260 a 1800 mm.
• Intervalos de velocidad definidos: Los modelos admiten un funcionamiento documentado de hasta 3500 o 5000 m/min.
• Número flexible de posiciones: Las configuraciones indicadas en la fuente incluyen 8, 10, 12 y 16 posiciones.
• Datos de instalación claros: Se indican la anchura, la altura y la longitud de cada modelo.

Escenario de aplicación

Descripción del producto

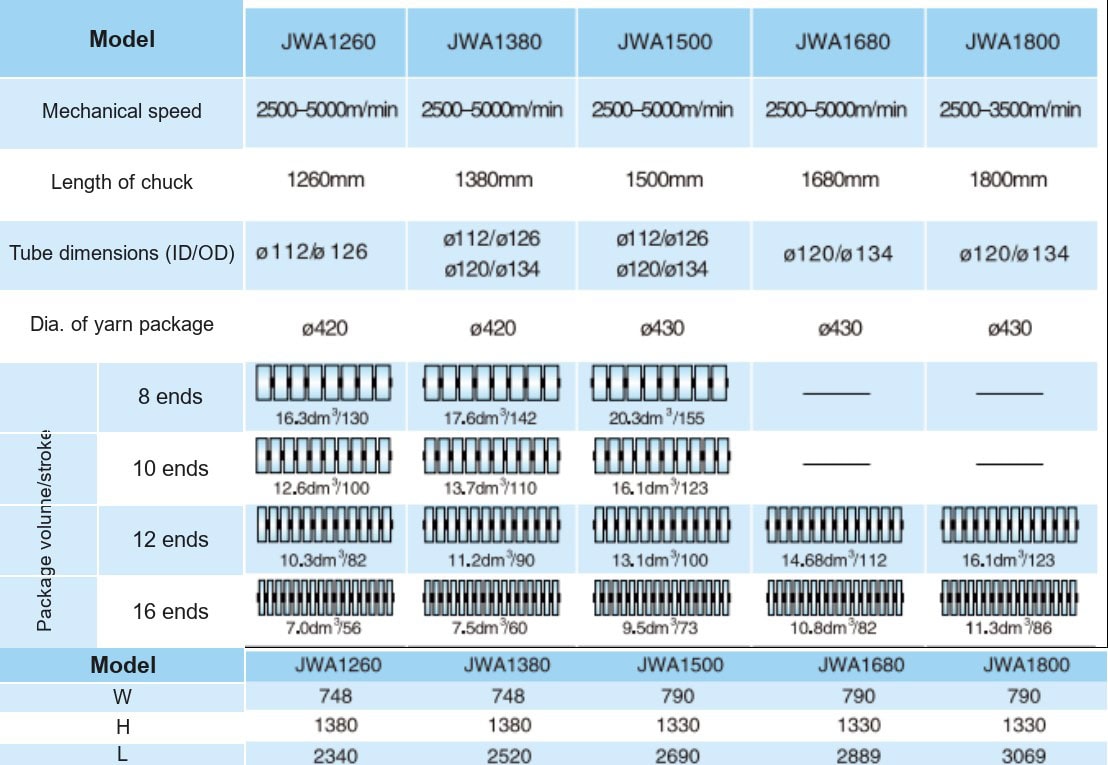

La serie de bobinadoras automáticas de leva transversal JWELL ofrece cinco tamaños de máquina documentados para aplicaciones de bobinado en hilatura de fibras. Los modelos JWA1260, JWA1380 y JWA1500 tienen un intervalo de velocidad mecánica indicado de 2500–5000 m/min, mientras que los JWA1680 y JWA1800 están especificados para 2500–3500 m/min. Las longitudes del mandril abarcan de 1260 mm a 1800 mm en toda la serie. Las dimensiones de los tubos figuran como Ø112/Ø126 o Ø120/Ø134 según el modelo; para JWA1380 y JWA1500 se muestran ambas opciones. La fuente especifica un diámetro de paquete de hilo de Ø420 para JWA1260 y JWA1380, y de Ø430 para JWA1500, JWA1680 y JWA1800. La tabla de volumen/carrera del paquete ofrece configuraciones documentadas de 8, 10, 12 y 16 posiciones. La disponibilidad varía según el modelo: los modelos más pequeños incluyen varias combinaciones de posiciones, mientras que los de mandril más largo se concentran en las configuraciones de 12 y 16 posiciones indicadas en la fuente. Las celdas vacías de la tabla se han mantenido sin interpretar como configuraciones disponibles. Las dimensiones generales también dependen del modelo. La anchura indicada es de 748 o 790 mm, la altura de 1380 o 1330 mm y la longitud aumenta de 2340 mm a 3069 mm. La fuente no especifica compatibilidad de materiales, consumo de energía, arquitectura de control, densidad del paquete ni tiempo de cambio. Estos datos deben confirmarse para el proceso de hilatura previsto. Para solicitar una oferta, especifique el proceso de hilo previsto, la velocidad mecánica, la longitud del mandril, las dimensiones del tubo, el diámetro del paquete, el número de posiciones y el espacio disponible para la instalación.
