Mula sa plumbing at irigasyon hanggang sa pagprotekta sa mga kable sa ilalim ng lupa, nasa lahat ng dako ang PVC pipe. Matibay, abot-kaya, at pangmatagalan ang mga ito. Pero paano ba talaga ginagawa ang mga ito?
Nagbibigay ang artikulong ito ng malinaw at sunod-sunod na gabay sa proseso ng paggawa ng PVC pipe. Tatalakayin natin ang mga hilaw na materyal, mahahalagang makinarya, at pagsusuri sa kalidad na nagpapalit sa payak na pulbos tungo sa produktong lubos na dinisenyo.
Ano ang PVC at Bakit Ito ang Pangunahing Materyal para sa mga Pipe?
Sa pinakapayak na paliwanag, Polyvinyl Chloride (PVC) ay isang uri ng plastic. Nagsisimula ito bilang pinong puting pulbos, ngunit dahil sa kimika at pagmamanupaktura, nagiging isa ito sa mga materyal na may pinakamaraming gamit at maaasahan sa mundo.
Kung gayon, bakit naging pandaigdigang pamantayan ang PVC? Nasa natatanging kombinasyon ng mga pakinabang nito ang sagot:
- Tibay at lakas: Lubhang lumalaban ang PVC pipe sa kalawang, kemikal, at abrasion. Di-gaya ng metal pipe, hindi ito kinakalawang o nasisira sa paglipas ng panahon kapag nalantad sa lupa at tubig.
- Abot-kayang halaga: Matipid gawin ang PVC kaya bumababa ang gastos sa mga proyekto, mula sa plumbing sa bahay hanggang sa malalaking gawaing pangmunisipyo.
- Magaan: Higit na magaan ang PVC pipe kaysa sa tubong gawa sa kongkreto o metal kaya mas madali, ligtas, at mura itong dalhin at ikabit.
- Mahabang buhay-paggamit: Maaaring umabot nang 100 taon o higit pa ang buhay-paggamit ng maayos ang pagkakagawa at pagkakakabit na PVC pipe kaya napapanatili ito at pangmatagalang puhunan.
- Koneksiyong hindi tumatagas: Nagbibigay ang sistemang dugtungan na “bell and spigot” ng mahigpit at hindi tumatagas na koneksiyon, na nagtitipid ng tubig at pumipigil sa kontaminasyon ng kapaligiran.
Hakbang 1: Mga Hilaw na Materyal at Paghahanda
Hindi makagagawa ng mahusay na tubo gamit ang mababang uri ng sangkap. Nagsisimula ang proseso sa pagbuo ng perpektong PVC “compound.” Hindi lamang ito hilaw na PVC resin; maingat itong binuong pormulasyon kung saan may tiyak na tungkulin ang bawat sangkap.
Ang pangunahing sangkap ay PVC resin. Hinahalo ito sa ilang mahahalagang additive gamit ang high-intensity blender na tinatawag na compounder:
- Mga stabilizer ay mahalaga upang maprotektahan ang PVC laban sa matinding init sa proseso ng pagmamanupaktura. Nagbibigay rin ang mga ito ng pangmatagalang katatagan laban sa UV radiation mula sa araw.
- Mga plasticizer ay idinaragdag upang mapataas ang flexibility ng ilang uri ng tubong kailangang hindi gaanong matigas.
- Mga processing aid at lubricant tinitiyak na maayos na dumadaloy ang tunaw na PVC compound sa makinarya nang hindi dumidikit.
- Mga filler, gaya ng calcium carbonate, ay ginagamit upang patibayin ang tubo, dagdagan ang densidad nito, at kontrolin ang kabuuang gastos.

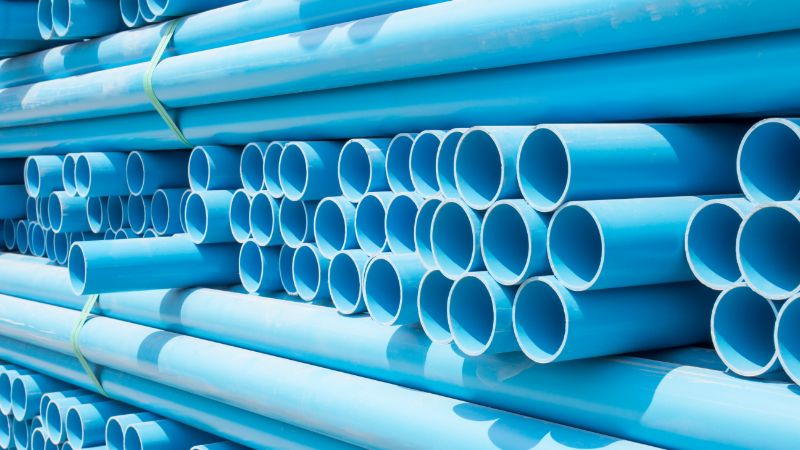

- Mga pigment ang nagbibigay ng kulay sa tubo, na kadalasang nagpapahiwatig ng nilalayong gamit nito (hal., puti para sa plumbing, asul para sa pangunahing linya ng tubig, berde para sa linya ng imburnal).
Kapag nahalo na, handa na ang homogenous na pulbos na compound na sumailalim sa susunod na proseso.
Hakbang 2: Produksyon ng PVC Pipe – Proseso ng Extrusion
Dito hinuhubog ang PVC compound. Kilala ang prosesong ito bilang extrusion, at isa itong tuloy-tuloy at lubos na automated na operasyon.
- Pagpapasok at pagtunaw: Pinadadaloy pababa dahil sa grabidad ang PVC compound mula sa hopper papunta sa mahaba at pinainit na bariles ng extruder. Sa loob ng bariles, itinutulak pasulong ng malaki at umiikot na turnilyo ang pulbos.
- Pag-init at paglalapat ng pressure: Habang itinutulak ng turnilyo ang materyal, itinataas ng mga heater sa kahabaan ng bariles ang temperatura nito sa humigit-kumulang 200°C (392°F). Dahil sa pinagsamang panlabas na init at alitan mula sa galaw ng turnilyo, natutunaw ang pulbos at nagiging malapot na likido. Lumilikha rin ng napakataas na pressure ang galaw ng turnilyo.
- Pag-anyo sa pamamagitan ng die: Sa dulo ng extruder, ipinipilit ang tunaw na plastic na dumaan sa die. Ang eksaktong kagamitang ito ang nagbibigay-hugis sa tubo. Hinuhubog ng panlabas na pabilog na die ang panlabas na diyametro, samantalang ang gitnang pin o mandrel ang bumubuo sa loob na hungkag. Tinutukoy ng eksaktong sukat ng die at pin ang diyametro at kapal ng dingding ng tubo.
Hakbang 3: Pagpapalamig at Pagsusukat – Pagpapanatili sa Eksaktong Sukat
Paglabas ng tubo sa die, mainit at malambot pa ito. Upang maging matigas at kapaki-pakinabang na produkto, kailangan itong palamigin at sukatin nang napakatumpak.
Agad na hinihila ang mainit na tubo papasok sa Tangke ng vacuum cooling. Dito ito iniisprayan o inilulubog sa malamig na tubig. Nilalagyan ng vacuum ang silid upang idiin ang malambot na tubo sa Manggas na panukat upang matiyak na pare-pareho ang panlabas na diyametro nito at hindi ito guguho.
Pinatitigas ng mabilis na pagpapalamig ang PVC at pinananatili ang huling hugis nito. Hinahawakan ng tagahila na binubuo ng mga sinturong may ngipin ang tumigas na tubo at hinihila ito sa linya ng produksyon sa tuloy-tuloy na bilis; mahalaga ito upang mapanatiling pare-pareho ang kapal ng dingding.
Hakbang 4: Linya ng Pagtatapos – Pagputol, Pag-print, at Pagbuo ng Bell
Tuloy-tuloy at buo na ang tubo, ngunit hindi pa ito tapos. Inihahanda ito para sa merkado sa pamamagitan ng ilang huling hakbang.
- Pag-print: Nilalagyan ng mahahalagang impormasyon ang tubo ng in-line na inkjet o roller printer. Kabilang dito ang pangalan ng tagagawa (Jwell), sukat ng tubo, pressure rating, uri ng materyal, at mga marka ng sertipikasyon mula sa mga organisasyong nagtatakda ng pamantayan gaya ng ASTM at NSF.

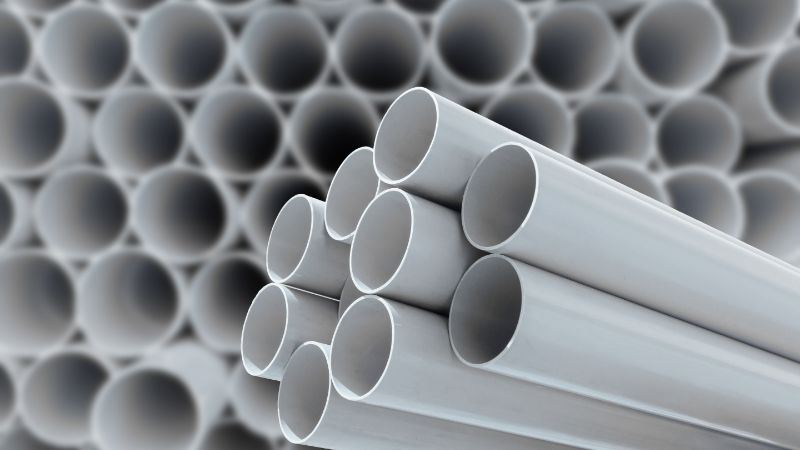

- Pagputol: Kasabay ng tubo ang gumagalaw na planetary saw at malinis itong pinuputol nang tuwid sa mga paunang itinakdang haba (hal., 10 o 20 talampakan) nang hindi itinitigil ang tuloy-tuloy na proseso ng extrusion.
- Pagbuo ng bell (socketing): Para sa mga tubong kailangang madaling pagdugtungin, iniinit muli ang isang dulo at saka hinuhubog gamit ang mandrel upang makabuo ng lumapad na “bell” o “socket.” Naipapasok dito ang patag na dulo ng kasunod na tubo upang makabuo ng matibay na dugtungan.
Hakbang 5: Quality Control – Pagsubok at mga Pamantayan
Hindi lamang isang hakbang ang quality control; tuloy-tuloy itong proseso. Mahigpit na sinusubok ng mga mapagkakatiwalaang tagagawa ang kanilang tubo upang matiyak na natutugunan o nahihigitan nito ang mga pamantayan ng industriya. Tinitiyak nito na matitiis ng bawat tubong lumalabas sa pabrika ang mga pangangailangan ng aplikasyon nito.
Kabilang sa mga karaniwang pagsusuri sa kalidad ang:
- Pagsubok sa pag-flat: Dinidiin at pinipipi ang isang bahagi ng tubo upang subukan ang tibay ng estruktura at ductility nito.
- Pagsubok sa impact: Gumagamit ng nahuhulog na pabigat upang sukatin ang resistensya ng tubo sa impact.
- Pagsubok sa pagsabog: Nilalagyan ng pressure gamit ang tubig ang bahagi ng tubo hanggang pumalya ito upang matiyak ang pressure rating nito.
- Pagsusuri sa mga sukat: Tinitiyak ng tuloy-tuloy na pagsukat sa diyametro, kapal ng dingding, at haba ang ganap na pagkakapare-pareho.
Kontakin ang Jwell para sa iyong proyektong PVC pipe
Sa Jwell, dalubhasa kami sa pagbibigay ng makabagong makinarya para sa PVC pipe extrusion. Sa ilang dekadang karanasan sa teknolohiya ng plastic extrusion, binibigyang-kakayahan namin ang mga tagagawa na gumawa ng pinakamataas ang kalidad na PVC pipe sa merkado.
Nais mo bang pahusayin ang linya mo sa produksyon ng PVC pipe o magsimula ng bagong operasyon? Kontakin ang Jwell ngayon upang malaman kung paano makatutulong ang aming kadalubhasaan at kagamitan sa tagumpay mo.
Mga Madalas Itanong (FAQs)
1. Gaano katagal nagagamit ang PVC pipe?
Pangunahing bentahe ng PVC pipe ang napakahaba nitong buhay-paggamit. Kapag tama ang paggawa at pagkakabit, maaaring umabot nang 100 taon o higit pa ang PVC pipe. Dahil lumalaban ito sa kalawang, kemikal, at pagkasira dulot ng kapaligiran, hindi ito kinakalawang o nasisira gaya ng tradisyonal na materyal tulad ng bakal o steel kaya matibay at napapanatiling pagpipilian ito.
2. Makakalikasan ba ang proseso ng paggawa ng PVC pipe?
Malaki na ang ipinagbago ng makabagong paggawa ng PVC pipe pagdating sa sustainability. Mahaba ang buhay-paggamit ng mga PVC pipe (hanggang 100 taon), kaya nababawasan ang pangangailangang palitan ang mga ito. 100% din silang nare-recycle, at maraming tagagawa ang naghahalo ng recycled PVC sa paggawa ng bagong tubo. Nagtitipid din ng tubig ang makikinis at hindi tumatagas na dugtungan ng PVC pipe, isang mahalagang pakinabang sa kapaligiran.
3. Ano ang pagkakaiba ng PVC at CPVC pipe?
Bagaman magkahawig ang hitsura ng mga ito, magkaiba ang resistensya nila sa temperatura. Ang karaniwang PVC pipe ay angkop sa mga aplikasyon hanggang 140°F (60°C). Dumaraan ang CPVC (Chlorinated Polyvinyl Chloride) sa karagdagang proseso ng chlorination kaya nakakayanan nito ang mas mataas na temperatura, karaniwang hanggang 200°F (93°C). Dahil dito, mas pinipili ang CPVC para sa mga linya ng pamamahagi ng mainit na tubig sa bahay at sa paghawak ng likido sa industriya.
4. Ano ang PVC pipe na “Schedule 40” at “Schedule 80”? Tumutukoy ang numerong “schedule” sa kapal ng dingding ng tubo. Mas makapal ang dingding ng Schedule 80 kaysa sa Schedule 40 na tubo na kapareho ang diyametro. Nangangahulugan ito na nakakayanan ng Schedule 80 pipe ang mas mataas na panloob na pressure at mas matibay ito sa pisikal na impact. Karaniwang ginagamit ang Schedule 40 sa drainage ng tirahan at mga aplikasyong mababa ang pressure, samantalang ginagamit ang Schedule 80 sa industriyal at high-pressure na daloy ng tubig.
5. Ligtas bang gamitin ang PVC pipe para sa inuming tubig?
Oo. Kailangang sertipikado ng mga organisasyon gaya ng National Sanitation Foundation (NSF) ang PVC pipe na nakalaan para sa tubig na maiinom. Tinitiyak ng sertipikasyong NSF/ANSI 61 na hindi maglalabas sa tubig ng mapaminsalang kemikal o kontaminante ang materyal ng tubo kaya lubos itong ligtas para sa pagkonsumo ng tao. Palaging hanapin ang markang NSF-pw sa mga tubong gagamitin sa inuming tubig.
