Filter Lelehan Polimer Vertikal Seri JWC
JWELL menyediakan seri filter lelehan polimer vertikal untuk pemrosesan serat sintetis berkelanjutan dengan konfigurasi CPF-PT dan CPF-PT2 yang terdokumentasi.
Keunggulan Utama
- Pergantian Berkelanjutan: Jalur aliran yang terdokumentasi mendukung pergantian tanpa zona mati.
- Keunggulan Energi Vertikal: Sumber dan literatur resmi menyatakan konsumsi energi sekitar 30% lebih rendah daripada desain horizontal.
- Cakupan Material: Data aliran nominal disediakan untuk PET dan untuk PA, PP, atau PE.
- Area Filter Luas: Model yang tercantum dalam sumber memiliki rentang area 0.6 m² hingga 15/9.5 m².
- Data Pemilihan: Diameter sekrup serta batas tekanan dan suhu tercantum dalam spesifikasi.
Spesifikasi Teknis
| Model | D | Luas filtrasi (m²) | Aliran nominal PET (kg/h) | Aliran nominal PA, PP, PE (kg/h) | Diameter sekrup yang sesuai (mm) | Tekanan lelehan yang diizinkan | Tekanan maksimum media pemanas | Perbedaan tekanan yang diizinkan | Suhu operasi |
|---|---|---|---|---|---|---|---|---|---|
| CPF-PT-0.6C | 30 | 0.6 | 75–150 | 50–110 | 65 | Maks. 25 MPa | ≤0.6 MPa | Maks. 6 MPa | ≤310°C |
| CPF-PT-1.05C | 30 | 1.05 | 200–300 | 150–220 | 80 | ||||
| CPF-PT-1.26C | 30 | 1.26 | 250–350 | 180–250 | 90/105 | ||||
| CPF-PT-1.8C | 40 | 1.8 | 300–420 | 220–300 | 120 | ||||
| CPF-PT-2.5C | 40 | 2.5 | 480–600 | 330–420 | 135 | ||||
| CPF-PT-3.5C | 50 | 3.5 | 700–900 | 490–630 | 150/160 | ||||
| CPF-PT-4.5C | 50 | 4.5 | 800–1000 | 600–780 | 170 | ||||
| CPF-PT-5.5C | 50 | 5.5 | 900–1100 | 650–800 | 180/195 | ||||
| CPF-PT-6.5C | 65 | 6.5 | 1000–1200 | 700–850 | 195 | ||||
| CPF-PT2-1.8/1.26F | 30 | 1.8/1.26 | 130–160 | 160–200 | 90/105 | ||||
| CPF-PT2-3.5/2.5F | 40 | 3.5/2.5 | 200–250 | 250–300 | 105/135 | ||||
| CPF-PT2-5.5/3.5F | 50 | 5.5/3.5 | 162–350 | 320–400 | 135/150 | ||||
| CPF-PT2-7.5/4.5F | 50 | 7.5/4.5 | 400–520 | 550–650 | 150/160 | ||||
| CPF-PT2-9.5/5.5F | 50 | 9.5/5.5 | 500–600 | 650–750 | 160/170 | ||||
| CPF-PT2-12/7.5F | 50 | 12/7.5 | 65–750* | 800–900 | 170–180 | ||||
| CPF-PT2-15/9.5F | 65 | 15/9.5 | 800–1000 | 950–1100 | 195/200 |
Deskripsi Produk

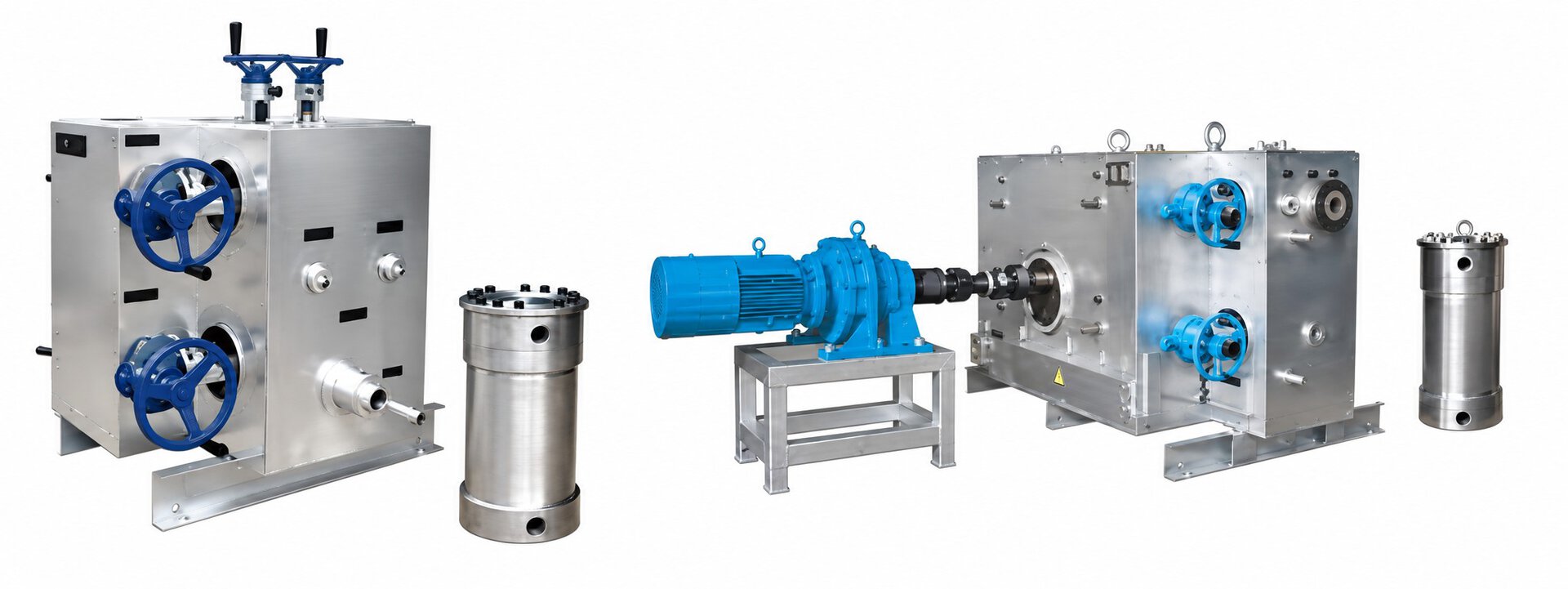

Seri JWC filter lelehan polimer merupakan desain vertikal dengan pergantian dua silinder untuk produksi serat sintetis. Sumber menjelaskan pergantian yang lancar, pengoperasian sederhana, kinerja andal, kemudahan manufaktur dan pemeliharaan, serta tidak adanya persyaratan khusus untuk lingkungan kerja.
Jalur leleh yang terdokumentasi masuk dari bawah dan keluar dari atas, sementara aliran bergerak dari luar ke dalam. Saluran internal dijelaskan ringkas dan lancar, tanpa zona mati. Susunan ini dimaksudkan untuk mendukung pergantian filter berkelanjutan dan operasi pemintalan yang stabil. Sumber juga menyatakan bahwa desain vertikal berjaket menggunakan energi sekitar 30% lebih rendah daripada susunan horizontal; literatur resmi JWELL saat ini mengulangi perbandingan ini.
Tabel yang disediakan mencakup model area tunggal CPF-PT dan model area berpasangan CPF-PT2. Luas filter berkisar dari 0.6 m² hingga 15/9.5 m², dengan kolom aliran nominal terpisah untuk PET dan untuk PA, PP, atau PE. Diameter sekrup yang sesuai berkisar dari 65 hingga 200 mm, bergantung pada model. Batas bersama tercantum sebagai tekanan leleh maksimum 25 MPa, tekanan media pemanas ≤0.6 MPa, perbedaan tekanan maksimum yang diizinkan 6 MPa, dan suhu operasi ≤310°C.
Satu nilai aliran PET tercetak sebagai “65–750” untuk model CPF-PT2-12/7.5F; angka ini tampak tidak lazim dan harus dikonfirmasi sebelum dipublikasikan sebagai nilai kinerja yang disetujui. Untuk pemilihan, berikan jenis polimer, kapasitas yang dibutuhkan, diameter sekrup, suhu operasi, kondisi tekanan, dan susunan luas filter yang diinginkan.
